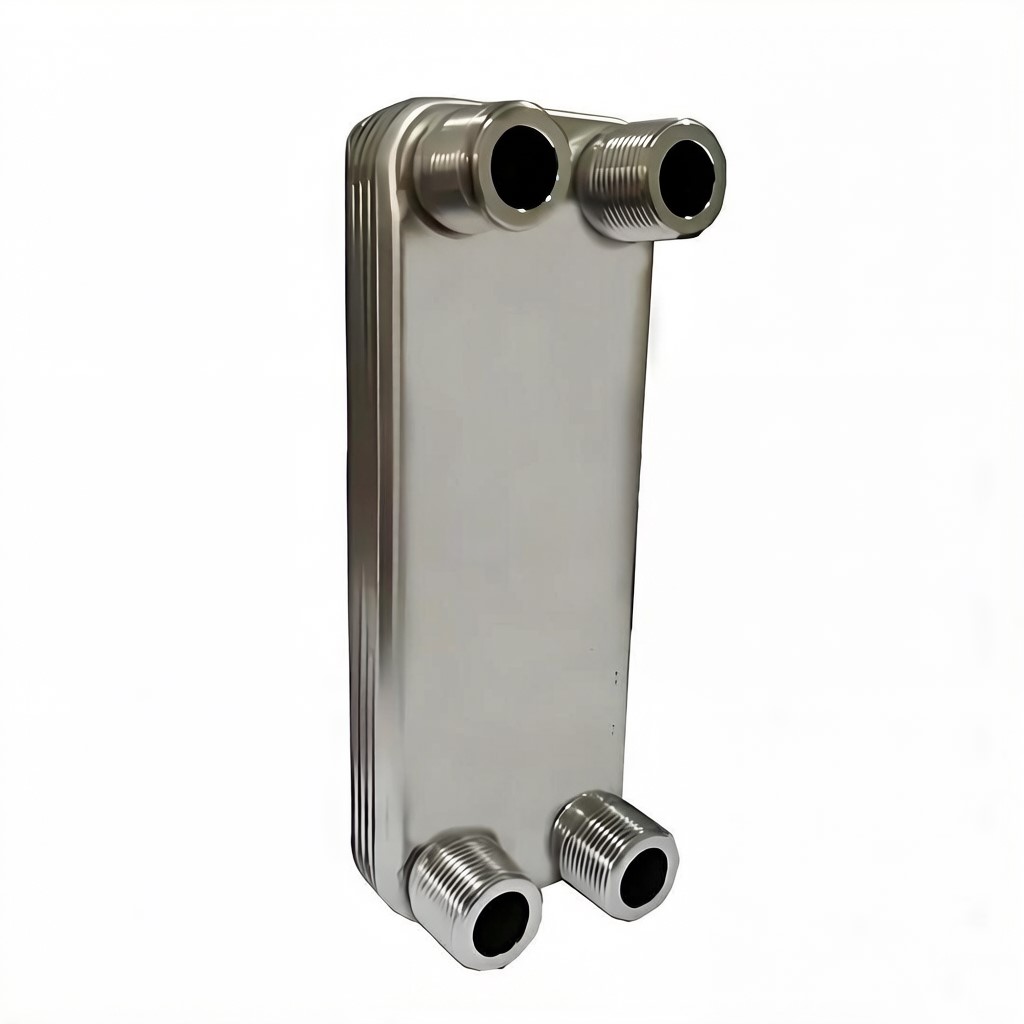

Schmelzgeschweißter Wärmetauscher

Schmelzgeschweißter Wärmetauscher
Schmelzgeschweißte Plattenwärmetauscher sind hocheffiziente, kompakte Wärmeübertragungsgeräte, die Schmelzschweißen anstelle von Dichtungen verwenden, um eine Ganzmetallabdichtung zu erreichen. Sie werden hauptsächlich unter schwierigen Arbeitsbedingungen eingesetzt, die hohe Temperaturen, hohen Druck, starke Korrosionsbeständigkeit und Nullleckage erfordern.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Produktbeschreibung

Schmelzgeschweißter Wärmetauscher

Schmelzgeschweißte Plattenwärmetauscher sind hocheffiziente, kompakte Wärmeübertragungsgeräte, die Schmelzschweißen anstelle von Dichtungen verwenden, um eine Ganzmetallabdichtung zu erreichen. Sie werden hauptsächlich unter schwierigen Arbeitsbedingungen eingesetzt, die hohe Temperaturen, hohen Druck, starke Korrosionsbeständigkeit und Nullleckage erfordern.

Grundprinzip und Struktur

Prozessdefinition
Kanten und Kontaktpunkte von gewellten Metallplatten (normalerweise Edelstahl 316L, Titan, Hastelloy usw.) werden durch Laser-Autogenschweißen, Argon-Lichtbogenschweißen oder patentierte Fusionstechnologie dauerhaft verschweißt und bilden abwechselnd heiße und kalte Flüssigkeitskanäle ohne Gummidichtungen.
Die Wärme wird effizient durch die Metallwand übertragen, während die Riffelung die Turbulenzen verstärkt.
Strukturzusammensetzung
Der Kern besteht aus einem geschweißten Plattenpaket (nicht lösbar), das mit Endplatten, Einlass-/Auslassflanschen und Stützen ausgestattet ist. Es stehen Single-Pass- oder Multi-Pass-Konfigurationen zur Verfügung, und einige High-End-Modelle verfügen über doppelwandige Platten, um Kreuzkontaminationen zu verhindern.

Wichtige technische Vorteile

Keine Leckage und großer Temperatur-Druck-Bereich
Verhindert vollständig die Alterung der Dichtung und das Aufweichen von Leckagen. Hält Temperaturen bis zu 550 °C, Drücken bis zu 10 MPa und niedrigen Temperaturen bis zu -196 °C (für LNG-Anwendungen) stand.
Hohe Effizienz und Kompaktheit
Die Wärmeübertragungsfläche pro Volumeneinheit ist zwei- bis fünfmal so groß wie bei Rohrbündelwärmetauschern, mit hohem Wärmeübertragungskoeffizienten und einer um 60 bis 80 % kleineren Grundfläche.
Starke Korrosionsbeständigkeit
Vollständig aus Edelstahl/speziellen Legierungsmaterialien gefertigt, vermeidet Kupfer- oder Nickelverschmutzung, geeignet für Trinkwasser, Lebensmittel, Pharmazeutika und stark säurealkalische Medien.
Geringer Wartungsaufwand
Kein Dichtungswechsel, stabiler Langzeitbetrieb, deutlich längere Lebensdauer als abgedichtete Typen.

Typische Anwendungen

Petrochemische Industrie: Synthesegaskühlung, Rückgewinnung von Schwefelsäure/Salzsäure, Hydrierungsanlagen, Offshore-Erdgasverarbeitung.
Energie & Strom: LNG-Regasifizierung, Vorwärmung von Kesselspeisewasser, Notkühlung von Kernkraftwerken.
Lebensmittel und Pharmazeutik: Reindampferhitzung, sterile Flüssigkeitskühlung, FDA-konforme Hygieneanwendungen.
Fernwärme und -kühlung: Hochtemperatur-Warmwassernetze, industrielle Abwärmerückgewinnung.
Wasseraufbereitung: Meerwasserentsalzung, Energierückgewinnung aus Hochdruck-RO-Konzentrat, Kühlung von chloriertem Abwasser.

Vergleich mit anderen Wärmetauschern

表格

Typ	Versiegelungsmethode	Temperatur und Druck	Wartung	Bewerbung
Schmelzgeschweißte Platte	Komplett verschweißt, keine Dichtung	Sehr hoch (bis zu 550°C / 10 MPa)	Dauerhaft wartungsfrei, nicht lösbar	Hohe Temperatur, hoher Druck, korrosiv, keine Leckage
Abgedichtete Platte	Gummidichtung	Begrenzt (<180°C / 2,5 MPa)	Abnehmbarer, regelmäßiger Dichtungsaustausch	Mäßige Bedingungen, häufige Reinigung
Shell & Tube	Flansch + Dichtung	Hoch	Komplexe Wartung, große Größe	Partikelhaltige Medien mit hohem Druck und hoher Viskosität

Auswahl & Hinweise

Material (316L / Titan / Hastelloy) hängt von der Zusammensetzung des Mediums (Korrosivität, Partikel) ab.
Durchflussrate, Temperaturunterschied und zulässiger Druckabfall bestimmen den Plattentyp, die Durchgänge und die Wärmeübertragungsfläche.
Priorisieren Sie Produkte mit 100 % Schweißnahtprüfung (Helium-Leckerkennung).
Höhere Anfangsinvestition als bei abgedichteten Ausführungen; Vor Ort nicht lösbar, daher werden chemische Reinigungsanschlüsse empfohlen.
