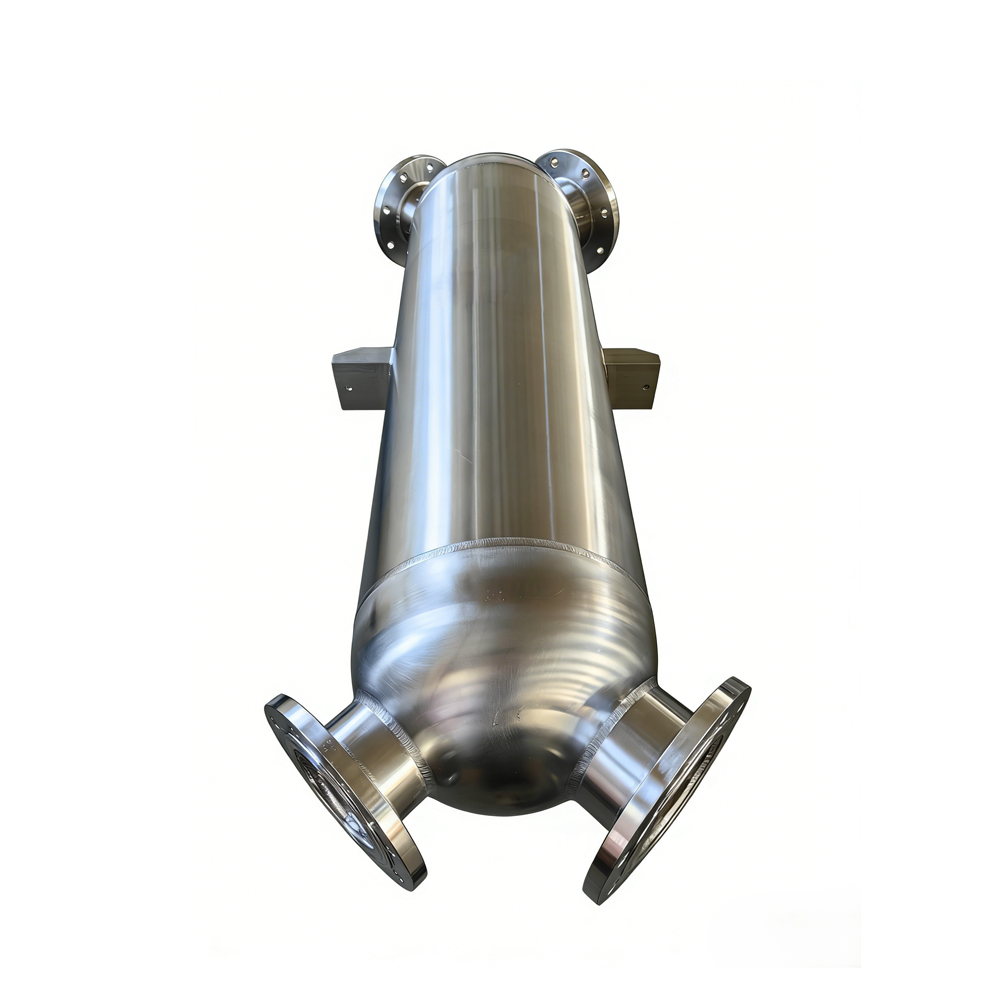

Spiralförmiger Rohrwärmetauscher in Lebensmittelqualität
Hierbei handelt es sich um eine Spezialausrüstung für die Lebensmittel- und Getränkeverarbeitung, die sowohl strenge Hygieneanforderungen als auch eine hocheffiziente Wärmeübertragung erfüllt. Es wird häufig bei Sterilisations-, Konzentrations-, Kühl- und anderen Prozessen eingesetzt.
Kernstruktur und Materialien
Gesamtstruktur
Bestehend aus einem zentralen Zylinder, mehrschichtigen, umgekehrt spiralförmig gewickelten Rohrbündeln mit Gewinde, einem Edelstahlgehäuse, Einlass-/Auslassflanschen und einem Dichtungssystem. Benachbarte Rohrbündel sind umgekehrt gewickelt, um kontinuierliche Spiralströmungskanäle zu bilden, wodurch eine reine Gegenstrom-/Mehrstrom-Wärmeübertragung zwischen Rohrseite und Mantelseite realisiert wird. Es verfügt über eine vollständig verschweißte, sterile Struktur, um ein Ablösen der Röhrchenplatte und eine Kreuzkontamination der Medien zu verhindern.
**Materialstandards für Lebensmittelqualität
Wärmetauscherrohre: normalerweise Edelstahl 316L (Rohrdurchmesser 8–12 mm, Spiralwinkel 3°–20°), beständig gegen Säure- und Alkalireinigung ohne Schwermetallausfällung; Für anspruchsvolle Arbeitsbedingungen ist Titanmaterial optional.
Innen- und Außenflächen: hochglanzpoliert (Ra ≤ 0,8 μm), keine Sackgassen, einfache CIP-/SIP-Reinigung.
Entspricht den Zertifizierungsstandards für Lebensmittelhygiene wie FDA, EHEDG, 3-A und GMP.
Funktionsprinzip und Leistungsvorteile
Verbesserter Wärmeübertragungsmechanismus
Die Flüssigkeit erzeugt unter der Zentrifugalkraft im Spiralkanal eine Sekundärzirkulation, wodurch starke Turbulenzen entstehen und die thermische Grenzschicht zerstört wird. Der Wärmeübertragungskoeffizient kann 12.000–14.000 W/(m²·K) erreichen, das Zwei- bis Dreifache des Werts herkömmlicher Rohrbündelwärmetauscher. Es verfügt über eine große Wärmeübertragungsfläche pro Volumeneinheit, die bei gleicher Last nur 1/10 der herkömmlichen Geräte beträgt.
Antifouling und Selbstreinigung
Hohe Scherbeanspruchung (15–20 Pa) der Spiralströmung hemmt die Ablagerung von Protein-, Pektin- und Zuckerablagerungen, mit geringem Verschmutzungsfaktor und deutlich verlängertem Reinigungszyklus (in manchen Fällen bis zu 6 Monate).
Präzise Temperaturregelung
Geeignet für Ultrahochtemperatur-Sterilisation (UHT). Durch schnelles Erhitzen und Abkühlen wird der Nährstoff- und Geschmacksverlust der Lebensmittel verringert. Unterstützt die gleichzeitige Wärmeübertragung bei großen Temperaturunterschieden und mehreren Medien.
Typische Anwendungen
Milchprodukte: Pasteurisierung, UHT-Sterilisation von Milch und Joghurt, Molkekonzentration und -kühlung;
Getränke und Säfte: konzentrierte Saftverdampfung und -kühlung, sofortige Sterilisation von Teegetränken, Kühlung von kohlensäurehaltigen Getränken;
Brauen: Würzekühlung, Kontrolle der Gärflüssigkeitstemperatur, feine Bierkühlung;
Saucen und Gewürze: Konzentration von Tomatenmark, Erhitzen/Kühlen des Sirups.
Wichtige Auswahl- und Wartungspunkte
Auswahlparameter
Verarbeitungsdurchfluss, Einlass- und Auslasstemperatur, Druck, Viskosität, Partikelgehalt, CIP-Reinigungsmedium und Temperatur. Der Druckabfall und die Wärmeübertragungsfläche müssen überprüft werden, um Schäden durch Materialscherung zu vermeiden.
Reinigung und Validierung
Standardmäßig mit CIP- (Clean-In-Place) und SIP- (Sterilize-In-Place) Anschlüssen ausgestattet. Regelmäßige mikrobielle Tests und eine erneute Prüfung der Oberflächenrauheit sind erforderlich. Reinigungsmittel mit übermäßigem Chlorgehalt sind strengstens verboten, um Korrosion von 316L zu verhindern.
Compliance
Es sind Materialzertifikate, Schweißprotokolle, Hygienezertifizierungsberichte und Dichtheitsprüfberichte vorzulegen.
Vergleich mit herkömmlichen Wärmetauschern
Im Vergleich zu herkömmlichen Rohrbündel- und Plattenwärmetauschern liegen seine Vorteile im Antifouling, der hohen Temperatur- und Druckbeständigkeit sowie dem totraumfreien, hygienischen Design. Der Nachteil ist eine höhere Einmalinvestition als bei Plattenwärmetauschern, aber langfristig ein geringerer Energieverbrauch und geringere Wartungskosten, besonders geeignet für hochviskose und leicht verschmutzende Lebensmittelmedien.
