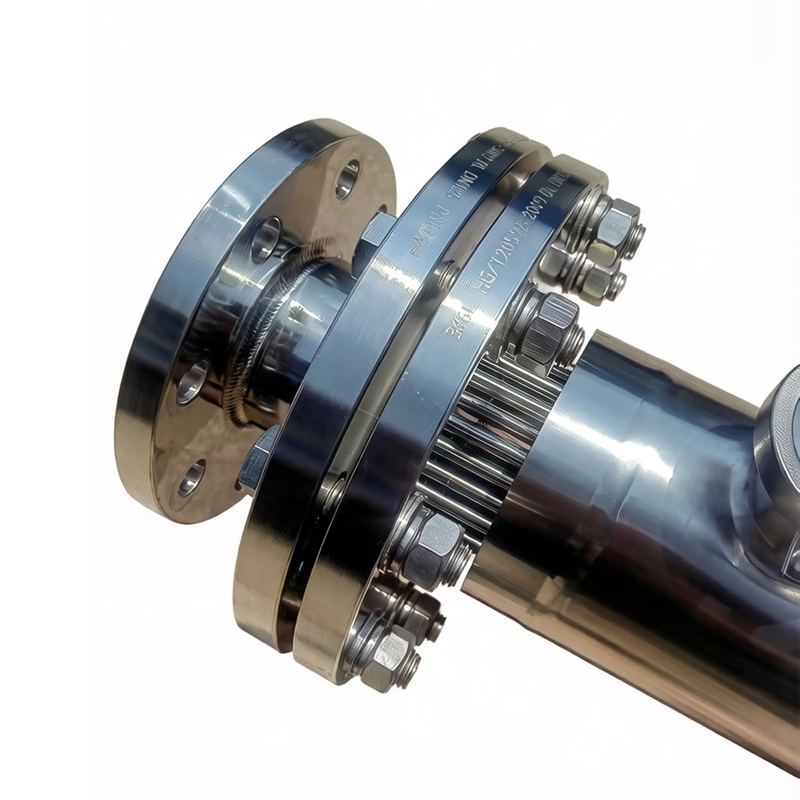

Steriler Doppelrohrplattenwärmetauscher

Einführung in Doppelrohr-Plattenwärmetauscher
Doppelrohrbodenwärmetauscher (auch bekannt als DTS-Wärmetauscher oder P-Typ-Wärmetauscher) sind erhöhte Sicherheitsversionen von Rohrbündelwärmetauschern. Ihr Hauptvorteil ist die doppelte Isolierung und keine Kreuzkontamination, was sie zur Standardausrüstung für Arbeitsbedingungen mit hohem Hygiene- oder hohem Risiko macht.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Produktbeschreibung

Einführung in Doppelrohr-Plattenwärmetauscher

Doppelrohrbodenwärmetauscher (auch bekannt als DTS-Wärmetauscher oder P-Typ-Wärmetauscher) sind erhöhte Sicherheitsversionen von Rohrbündelwärmetauschern. Ihr Hauptvorteil ist die doppelte Isolierung und keine Kreuzkontamination, was sie zur Standardausrüstung für Arbeitsbedingungen mit hohem Hygiene- oder hohem Risiko macht.

1. Kernstruktur

Doppelte Rohrböden + Isolierkammer
An jedem Ende werden zwei parallele innere und äußere Rohrböden im Abstand von 10–50 mm installiert, um eine unabhängige Isolationskammer (Leckerkennungskammer) zu bilden.
Jedes Wärmeübertragungsrohr verläuft durch beide Rohrböden und wird durch Aufweiten und Schweißen fixiert.
Die Isolierkammer kann zur Atmosphäre hin offen sein, an ein Entlüftungs-/Ablassventil angeschlossen oder mit Druck-/Flüssigkeitsstandsensoren zur Online-Lecküberwachung ausgestattet sein.
Standardkomponenten
Mantel, Rohrbündel, Kanal, Prallplatte, Einlass- und Auslassflansche.
Bei den Materialien handelt es sich in der Regel um Edelstahl 316L, Hastelloy und andere korrosionsbeständige Legierungen.
Bei pharmazeutischen Anwendungen wird häufig elektrolytisches Polieren oder Passivieren angewendet.

2. Funktionsprinzip

Wärmeübertragung
Wie bei herkömmlichen Rohrbündelwärmetauschern: Rohrseitige und mantelseitige Flüssigkeiten strömen im Gegen- oder Kreuzstrom, und die Wärme wird durch die Rohrwand übertragen.
Anti-Leckage und Anti-Kontamination
Wenn am inneren Rohrboden oder an der Rohrverbindung eine Leckage auftritt, fließt das Medium nur in die Isolierkammer, anstatt sich direkt mit der anderen Flüssigkeit zu vermischen.
Leckagen können durch Druck- oder Flüssigkeitsstandsänderungen in der Kammer schnell erkannt werden, wodurch Verschmutzung oder Sicherheitsvorfälle vermieden werden.

3. Wichtige Vorteile und Einschränkungen

Vorteile

Die doppelte Barrierestruktur verhindert Kreuzkontaminationen und entspricht strengen Standards wie GMP und FDA.
Die Isolationskammer unterstützt Echtzeitüberwachung, schnelle Reaktion auf Leckagen und reduziert Ausfallzeiten und Compliance-Risiken.
Die Isolierkammer kann mit neutralem Puffermedium gefüllt werden, um die Druckdifferenz zu reduzieren und die Lebensdauer zu verlängern.

Einschränkungen

Höhere Herstellungs- und Anschaffungskosten als bei Einzelrohr-Plattenwärmetauschern.
Höhere Anforderungen an die Bearbeitungsgenauigkeit.
Etwas größere Größe und Einbauraum.
Komplexere Wartungsvorgänge, die eine professionelle Durchführung erfordern.

4. Typische Anwendungen

Pharmazeutik und Biotechnologie: Erhitzen, Kühlen, Sterilisation für Injektionen, Impfstoffe, Blutprodukte, sterile APIs.
Lebensmittel und Getränke: Sterile Milch, Saftkonzentration, hochreine Sirupverarbeitung.
Nukleare und chemische Industrie: Wärmeaustausch für radioaktive, giftige, brennbare oder explosive Flüssigkeiten.
Halbleiter: Temperaturregelung für Reinstwasser und hochreine Chemikalien.

5. Auswahl- und Designpunkte

Klären Sie zunächst die Medienverträglichkeit, den Grad des Leckagerisikos und die Hygienestandards.
Die Isolierkammer muss mit einem Ablaufanschluss und einer Sensorschnittstelle ausgestattet sein.
Die Rohr-zu-Rohrboden-Verbindung (Aufweitung + Schweißen) und die Schweißqualität sind wichtige Kontrollpunkte.
Design und Zertifizierung nach ASME, PED, GMP und anderen Standards.

Steriler Doppelrohrplattenwärmetauscher Steriler Wärmetauscher Medizinischer Wärmetauscher Hersteller von aseptischen Wärmetauschern
